Festigkeits- und Formänderungsberechnung für Biegung und Torsion

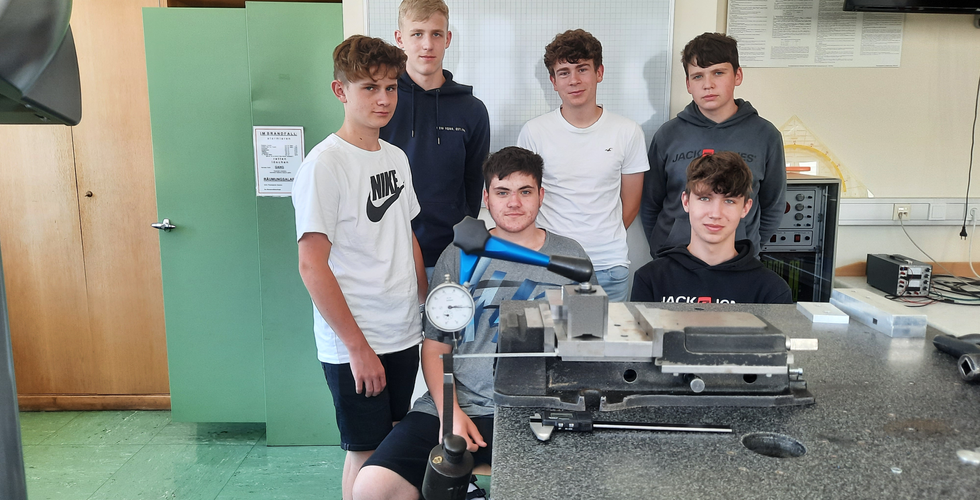

Die 2AHME führte im Zuge des Mechanik Unterrichts eine Festigkeits- und Formänderungsberechnung für Biegung und Torsion eines INBUS® Schlüssels SW4/134 mm durch. Anschließend wurde ein 3D‑Model vom Werkzeug am CAD-Rechner angefertigt und mittels FEM-Methode PTC-Creo® simulate unter Belastung 9,81 N analysiert. Anhand eines Messaufbaus konnte die Gesamtverformung 4,2 mm mit den Rechenergebnissen (4,7 mm) und der Simulation (4,4 mm) verglichen werden.
